第一章   概 述

随着微电子技术、计算机技术和通信技术的飞速发展，在工业上使用的显示记录控制仪表的技术更新越来越快，旧的控制室仪表不断被新的、性能更可靠、功能更强大、使用更方便的控制室仪表取代。在广泛应用的化工、炼油、冶金、制药、造纸、建材等各行业中，随着企业规模的扩大、自动化程度的提高，对控制室仪表也提出了更高的要求。在征求广大用户的各种需求的基础上，本公司经过多年连续开发和生产，已经成功推出一系列仪表，能够满足各类用户的各种不同使用场合的需求。

本系列仪表具有日常维护工作量小、运行费用低、可靠性好、应用灵活等与现代自动控制相适应的特点。

第二章   功能特点

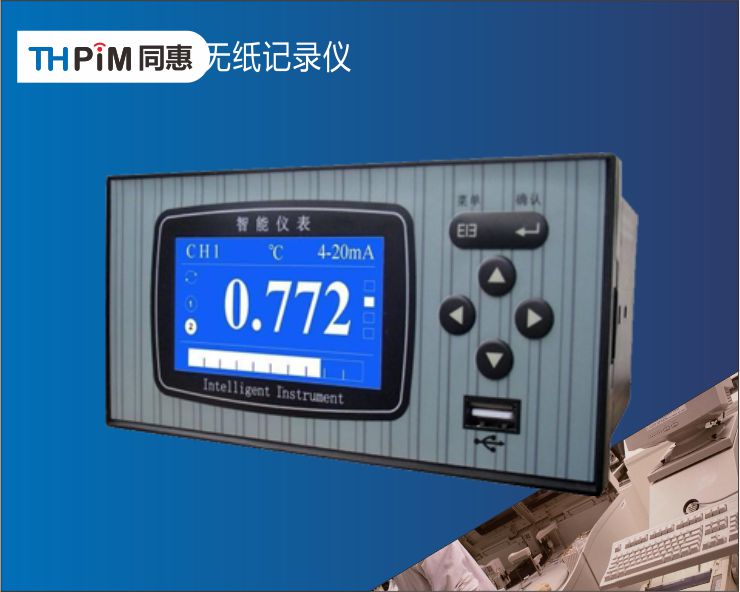

本无纸记录仪是以先进的32位CPU为核心、辅以大规模集成电路和图形液晶显示器的新型智能化记录仪表，仪表显示信息量大、操作简单、界面友好，下面是主要功能特点：

◆ 采用高性能的ARM Cortex-M3 32位的RISC内核，可同时实现多路信号采集、记录、显示和多路报警；

◆ 采用256M 大容量的FLASH闪存芯片存贮历史数据，掉电永不丢失数据；

◆ 全隔离万能输入，可同时输入多种信号，无需更换模块，通过软件组态即可；

◆ 显示工程量数据的数值范围更宽，可显示4 位数值：-999~9999；

◆ 剪贴板的复制和粘贴功能方便用户的参数设置；

◆ 多种选配功能、附加功能可选：选配功能：数据备份、串口通讯、串口打印、报警功能、馈电输出、变送输出等；附加功能：历史曲线。注：选配功能需客户订货时说明，附加功能需定制。

第三章  技术指标

1.屏幕： 128*64点阵蓝屏液晶显示器（LCD）；

2.精度： 实时显示：±0.2% F.S.；

3.追忆精度：±0.2% F.S.；（注：热电偶应去掉冷端误差；）

4.处理器：采用高性能的ARM Cortex-M3 32位的RISC内核，可同时实现多路信号采集、记录、显示和多路报警；

5.存储模块：采用大容量并行NAND FLASH闪存芯片存贮历史数据，采用串行FRAM存储芯片存贮系统配置参数等关键信息；

6. 输入规格：全隔离万能输入，1～4通道信号输入（最大可支持4路模拟量输入+1路频率输入）；

7.记录容量： 64/128/192/248MB（FLASH容量可选择）；

8.电压输入：0-5V、1-5V、0-20mV、0-100mV ；

9.电流输入：0-10mA、4-20mA，（0-20mA需在订货时注明）；

10.电阻输入：Res；

11.频率输入：频率信号（PI）（频率范围：0-5000HZ；输入信号： 0-10mA、0-12V、 0-24V、4-20mA；其中4-20mA需定制）；

12.热电阻： PT100、Cu50、G53、Cu100、BA1、BA2（要求三线电阻平衡，引线电阻<10Ω）；

13.热电偶： S、B、K、T、R、E、N、J；

14.辐射高温计：F1、F2；

15.钨铼：WRe3-25、WRe5-26；

16.其它输入信号（如开关量输入）或分度号（如PT1000）需在订货时注明；

17.配电输出：变送器集中配电+24VDC，标准配电≤30mA（最大负载能力可定制），支持多种规格集中配电（如12VDC、5VDC配电输出）；

18.变送输出：最多支持2路通道的4-20mA标准电流变送输出，负载能力750Ω（最大），方便了显示仪表或DCS/PLC的采集，也实现了信号的长距离传输；

19.继电器报警输出：2路继电器触点输出（最多可支持4路继电器报警输出），触点容量3A@220VAC/1A@30VDC，可组态上上限、上限、下限、下下限报警；

20.通讯、打印：通讯接口----RS232C或RS485，支持Modbus RTU协议，波特率----（1200、2400、9600、19200、38400、57600），打印接口----RS232C直接连接微型打印机；

21.记录间隔：1秒至240秒，共分11档：1/2/4/8/12/24/36/60/120/180/240秒可选；

22.记录时间：记录时间的长短与FLASH存储器容量、输入点数、记录间隔有关。

备份和转存：支持USB 1.1 、2.0 优盘，支持1G到16G的U盘进行数据转存，兼容性强，可兼容市面上绝大多数的U盘；

23.热电偶冷端补偿误差： ±1℃ ；

24.断电保护： 内置FLASH存储器保护参数和历史数据，断电后可永久保存；

25.集成硬件时钟：掉电后也能准确运行；

26.时钟误差： ±1 分/月；

27.供电电源：标配220VAC，50HZ交流电源供电，支持24VDC（22VDC-32VDC）直流电源供电，支持12VDC（11.2VDC-20VDC）直流电源供电，直流供电需在订货时注明；

28.环境温度： 0～50℃、避免日光直晒；

29.环境湿度： 0～85%R.H；

30.净重：≤1.0Kg

注：技术指标为本系列仪表通用指标，功能配置请以实物为准。
