第一章   概 述

本系列无纸记录仪以其友好大方的显示画面、简单灵活的操作方式、丰富多彩的可选功能配置，在各行业中获得了极其广泛的应用。

本系列无纸记录仪集显示、处理、记录等多种功能于一身，可以采集、分析各种工业过程中的重要数据，可应用在冶金、石油、化工、建材、造纸、食品、制药、热处理、水处理等各种工业现场。

本系列无纸记录仪具有日常维护工作量小、运行费用低、可靠性好、应用灵活、操作方便、性价比高等与现代自动控制相适应的特点。

第二章   功能特点

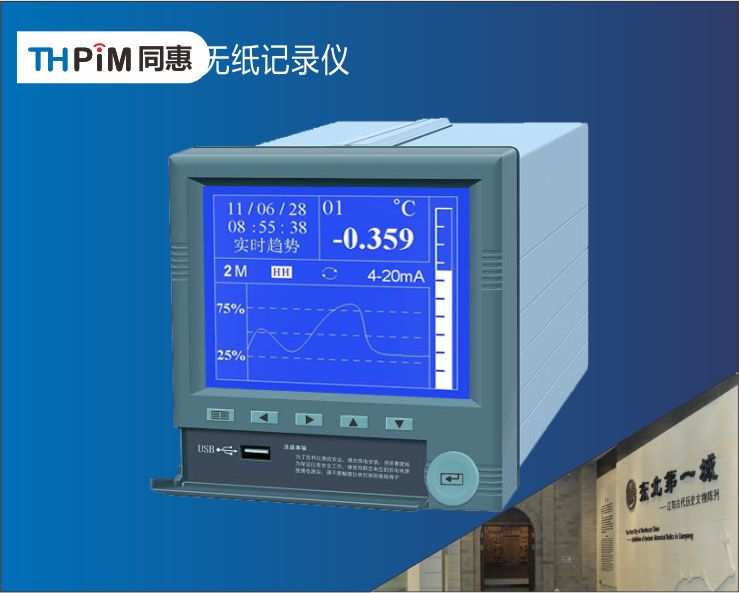

本单色经济型无纸记录仪是以先进的32位CPU为核心、辅以大规模集成电路和图形液晶显示器的新型智能化记录仪表，仪表显示信息量大、操作简单、界面友好，下面是主要功能特点：

◆ 采用高性能的ARM Cortex-M3 32位的RISC内核，可同时实现12路信号采集、记录、显示及12路报警；

◆ 采用256M 大容量的FLASH闪存芯片存贮历史数据，掉电永不丢失数据；

◆ 全隔离万能输入，可同时输入多种信号，无需更换模块，通过软件组态即可；

◆ 显示工程量数据的数值范围更宽，可显示4 位数值：-999~9999；

◆ 剪贴板的复制和粘贴功能方便用户的参数设置；

◆ 多种选配功能、附加功能可选：选配功能：数据备份、串口通讯、串口打印、报警功能、馈电输出、变送输出等；附加功能：流量累积。注：选配功能需客户订货时说明，附加功能需定制。

第三章  技术指标

1.屏幕： 160*128图形点阵蓝屏液晶显示器（LCD）；

2.精度： 实时显示：±0.2% F.S.；

         曲线显示：±0.5% F.S.；

         追忆精度：±0.2% F.S.；（注：热电偶应去掉冷端误差；）

3.输入规格：全隔离万能输入，1～12通道信号输入，通道间全隔离，隔离电压大于1000V；

4.隔离阻抗： 20MΩ @ 1000V；

5.记录容量： 64/128/192/248MB（FLASH容量可选择）；

6.电压输入：0-5V、1-5V、0-20mV、0-100mV ；

7.电流输入：0-10mA、4-20mA，（0-20mA需在订货时注明）；

8.电阻输入：Res；

9.频率输入：频率信号（PI）（频率范围：0-10000HZ；输入信号： 0-10mA、0-12V、 0-24V、4-20mA；其中4-20mA需定制）；

10.热电阻： PT100、Cu50、G53、Cu100、BA1、BA2（要求三线电阻平衡，引线电阻<10Ω）；

11.热电偶： S、B、K、T、R、E、N、J；

12.辐射高温计：F1、F2；

13.钨铼：WRe3-25、WRe5-26；

14.其它输入信号（如开关量输入）或分度号（如PT1000）需在订货时说明；

15.配电输出：变送器配电+24VDC，最多16路配电，配电≤30mA/路；

16.（附加功能）变送输出：最多支持6路直流电流（4-20mA、0-10mA、0-20mA等）变送输出，负载能力750Ω（最大）。直流电压输出需在订货时注明；

17.通讯、打印：通讯接口----RS232C或RS485或CAN，波特率----（1200、2400、9600、19200、38400、57600），打印接口----RS232C直接连接微型打印机；

18.记录间隔：1秒至240秒，共分11档：1/2/4/8/12/24/36/60/120/180/240秒可选；

19.记录时间：记录时间的长短与FLASH存储器容量、输入点数、记录间隔有关，计算公式如下

20.数据备份和转存： 1G、2G、4G、8G、16G及其它可以兼容的U盘；

21.热电偶冷端补偿误差： ±1℃ ；

22.断电保护： 内置FLASH存储器保护参数和历史数据，断电后可永久保存；

23.集成硬件时钟：掉电后也能准确运行；

24.时钟误差： ±1 分/月；

25.供电电源：标配220VAC（85VAC-264VAC，47～63HZ）交流电源供电，支持24VDC（22VDC-32VDC）直流电源供电，直流供电需在订货时注明；

26.环境温度： 0～50℃、避免日光直晒；

27.环境湿度： 0～85%R.H；

28.净重：≤3.0Kg

注：技术指标为本系列仪表通用指标，功能配置请以实物为准。
